Moduly SFP: napájanie dopravného toku moderných sietí

I. Úvod do Moduly SFP

A. Hook: Chrbtica moderných sietí

V zložitej sieti modernej digitálnej komunikácie, kde údaje tečú rýchlosťou svetla, sú neúnavne neúnavne neúnavne neúnavne. Medzi nimi Malý forma-faktorový modul (SFP) Vyniká ako kritická súčasť a ticho umožňuje vysokorýchlostné pripojenie, ktoré poháňa všetko od rozsiahlych dátových centier až po vaše každodenné internetové skúsenosti. Tieto kompaktné vysielače, často prehliadané, sú v podstate chrbtovou kosťou súčasných sietí.

B. Čo je modul SFP?

Modul SFP je kompaktný optický transceiver s horúcim pluggable používaný pre telekomunikačné a dátové komunikačné aplikácie. Jeho primárnym účelom je previesť elektrické signály na optické signály (a naopak), aby sa uľahčil prenos údajov cez káble z optických vlákien alebo na zabezpečenie pripojenia medi.

1. Definícia a účel : V jadre je modul SFP miniatúrny gigabitový prevodník (GBIC), ktorý umožňuje sieťové zariadenia, ako sú prepínače, smerovače a karty sieťového rozhrania (NIC) na pripojenie k rôznym káblom optických vlákien alebo medených káblov. Pôsobí ako rozhranie, čo umožňuje údajom cestovať po rôznych fyzických médiách.

2. Kľúčové charakteristiky :

Hnedý : SFP môžu byť vložené alebo odstránené zo sieťového zariadenia bez zapnutia systému, minimalizáciou prestojov a zjednodušujúcou údržbou.
Kompaktný : Ich malá veľkosť umožňuje vysokú hustotu portov na sieťových zariadeniach, vďaka čomu sú ideálne pre prostredie obmedzené priestorom.
Všestranný : SFP podporujú širokú škálu sieťových štandardov, rýchlosti dát a vzdialenosti, vďaka čomu sú prispôsobivé rôznym sieťovým potrebám.

C. Stručná história a vývoj (od GBIC po SFP a ďalej)

Modul SFP sa objavil ako nástupca prevodníka väčšieho prevodníka rozhrania Gigabitu (GBIC). Zatiaľ čo GBIC boli efektívne, ich objemná veľkosť hustoty portov na sieťových zariadeniach. Tnak tohto odvetvia o miniaturizáciu a vyššiu účinnosť viedol k rozvoju SFP, ktorý ponúkol rovnakú funkčnosť v výrazne menšej stope. Tento vývoj znamenal kľúčový moment, ktorý umožnil výrobcom siete navrhovať kompaktnejšie a výkonnejšie zariadenia. Úspech SFP vydláždil cestu ešte rýchlejších a pokročilejších vysielačov ako SFP, Qsfp a OSFP, z ktorých každý posúval hranice rýchlosti prenosu údajov.

D. Dôležitosť v dnešnej sieťovej infraštruktúre

V ére definovanej masívnou spotrebou údajov a dopytom po okamžitej komunikácii nie je možné nadhodnotiť význam modulov SFP. Sú zásadné pre:

Škálovateľnosť : Povolenie sietí ľahko rozširovať a prispôsobiť sa rastúcim požiadavkám na údaje jednoduchým vymenením modulov.
Flexibilita : Umožnenie jediného sieťového zariadenia na podporu rôznych typov pripojení (napr. Vlákno s krátkym dosahom, vláknina s dlhým dosahom alebo meď) zmenou SFP.
Spoľahlivosť : Poskytovanie robustných a vysoko výkonných prepojení nevyhnutných pre kritické aplikácie v dátových centrách, podnikových sieťach a telekomunikáciách.

Bez týchto malých, ale výkonných komponentov by nebolo možné jednoducho neboli možné vysokorýchlostné, flexibilné a efektívne siete, na ktoré sa spoliehame denne.

II. Pochopenie základov modulu SFP

A. Anatómia modulu SFP

Modul SFP, napriek svojej malej veľkosti, je sofistikovaným strojárstvom, ktorý obsahuje niekoľko zásadných komponentov, ktoré pracujú v zhode na uľahčovaní prenosu údajov.

1. Komponenty vysielača (vysielač, prijímač) : Srdce modulu SFP spočíva v jeho komponentoch vysielača. Na jednej strane je tu vysielač (TX), ktoré premieňa elektrické dátové signály na optické svetlá impulzy pomocou laserovej diódy (pre optiku vlákien) alebo elektrických signálov pre meď. Na druhej strane a prijímač (RX) detekuje tieto prichádzajúce optické svetelné impulzy alebo elektrické signály a prevedie ich späť na elektrické dátové signály, ktorým sieťové zariadenie môže porozumieť. Táto duálna funkcia je dôvodom, prečo sa často označujú ako „vysielače“.

2. Elektrické rozhranie : Toto je časť modulu SFP, ktorý sa pripája priamo do hostiteľského sieťového zariadenia (napr. Port prepínača). Skladá sa zo série kolíkov, ktoré vytvárajú elektrické pripojenie, čo umožňuje SFP prijímať napájanie a výmenu dátových signálov pomocou obvodov zariadenia. Toto rozhranie dodržiava konkrétne normy, aby sa zabezpečila interoperabilita.

3. Optické rozhranie (LC Connector) : V prípade SFP z optických vlákien je optické rozhranie miest, kde sa pripojí kábel z optického vlákna. Najbežnejším typom konektora používaného pre moduly SFP je LC (Lucent Connector) . Konektory LC sú konektory s malými formami známymi svojimi schopnosťami s vysokou hustotou a spoľahlivým výkonom, vďaka čomu sú ideálne pre kompaktný návrh modulov SFP. Zvyčajne obsahujú mechanizmus západky na zabezpečenie bezpečného pripojenia.

4. Digitálne diagnostické monitorovanie (DDM) / digitálne optické monitorovanie (DOM) : Mnoho moderných modulov SFP je vybavených schopnosťou DDM alebo DOM. Táto funkcia umožňuje správcom siete monitorovať parametre SFP v reálnom čase, ako je optický výstupný výkon, optický vstupný výkon, teplota, prúd zaujatosti laseru a napájacie napätie vysielača. DDM/DOM je neoceniteľný pre správu siete, čo umožňuje proaktívne riešenie problémov, monitorovanie výkonnosti a prediktívnu údržbu, čím sa zvyšuje spoľahlivosť siete.

B. Ako fungujú moduly SFP

Prevádzkový princíp modulu SFP sa točí okolo efektívnej konverzie a prenosu signálov.

1. Konverzia signálu (elektrická až optická a naopak) : Ak je potrebné údaje odosielať zo sieťového zariadenia cez kábel z optického vlákna, elektrické dátové signály zo zariadenia sa privádzajú do vysielača SFP. Vysielač prevedie tieto elektrické signály na svetelné impulzy (s použitím laseru VCSEL alebo DFB pre vlákniny SFP alebo špecifické elektrické signály pre SFP medi). Tieto svetelné impulzy potom prechádzajú cez optický kábel vlákna. Na prijímacom konci prijíma iného modulu SFP tieto svetelné impulzy zistí a prevádza ich späť na elektrické signály, ktoré sa potom odovzdávajú do pripojeného sieťového zariadenia.

2. Úloha prenosu údajov cez káble z optických vlákien : SFP sú rozhodujúcimi sprostredkovateľmi v siete z optických vlákien. Umožňujú vysokorýchlostný, dlhý prenos údajov, ktoré by nebolo možné pri tradičnej medi kabeláži za určité dĺžky. Prevedením elektrických signálov na svetlo prekonávajú obmedzenia elektrického odporu a elektromagnetického rušenia, čo umožňuje robustný a rýchly tok údajov cez rozsiahle vzdialenosti v dátových centrách, medzi budovami alebo dokonca medzi mestami.

C. Kľúčové výhody modulov SFP

Rozsiahle prijatie modulov SFP je do značnej miery spôsobené významnými výhodami, ktoré ponúkajú pri návrhu a prevádzke siete.

1. Flexibilita a škálovateľnosť : SFP poskytujú jedinečnú flexibilitu. Jeden sieťový prepínač môže podporovať rôzne typy pripojení (napr. Multimódové vlákno s krátkym dosahom, vlákno s jedným režimom s dlhým dosahom alebo medený ethernet) jednoduchým naplnením svojich portov SFP príslušnými modulmi. Táto modularita umožňuje siete ľahko sa mieriť a prispôsobovať sa zmenám požiadaviek bez toho, aby bolo potrebné nahradiť celé sieťové zariadenia.

2. Nákladová efektívnosť : Umožnením správcom siete nakupovať iba konkrétne vysielače potrebné pre súčasné aplikácie, SFP znižujú počiatočné náklady na hardvér. Okrem toho ich prípravy prírody a DDM, ktoré sú možné, zjednodušujú údržbu a riešenie problémov, čo vedie k nižším prevádzkovým výdavkom v priebehu času.

3. Zatknuteľná povaha : Ako už bolo spomenuté, SFP je možné vložiť alebo odstrániť, keď je sieťové zariadenie funkčné. Táto funkcia „zatknuteľná“ zatknutá “minimalizuje prestoje siete počas vylepšení, výmeny alebo riešenia problémov, čím sa zabezpečuje dostupnosť nepretržitej služby.

4. Štandardizácia (MSA - dohoda o viacerých zdrojoch) : Dizajn a funkčnosť modulov SFP sa riadi dohodou o viacerých zdrojoch (MSA). Táto dohoda o celom odvetví zaisťuje, že SFP od rôznych výrobcov sú interoperabilné, bránia zablokovaniu dodávateľom a podporujú konkurenčný trh. Táto štandardizácia je hlavným prínosom, ktorý používateľom poskytuje širokú škálu možností a zabezpečuje kompatibilitu v rôznych sieťových zariadeniach.

III. Typy modulov SFP

Univerzálnosť modulov SFP sa do značnej miery pripisuje širokej škále dostupných typov, z ktorých každá je navrhnutá tak, aby spĺňala konkrétne požiadavky na vytváranie sietí týkajúcich sa rýchlosti prenosu, prenosovej vzdialenosti a typu vlákien. Pochopenie týchto kategórií je nevyhnutné na výber príslušného SFP pre každú danú aplikáciu.

A. Kategorizácia podľa dátovej rýchlosti

Moduly SFP sú primárne kategorizované maximálnou rýchlosťou dát, ktorú môžu podporovať. To určuje ich vhodnosť pre rôzne štandardy Ethernet.

Kategória	Rýchlosť prenosu	Opis	Bežné typy	Typ vlákna/kábla	Typická vzdialenosť
100base (rýchly ethernet)	100 Mbps	Navrhnuté pre rýchle aplikácie Ethernet, ktoré sa používajú v starších systémoch alebo špecifických priemyselných aplikáciách.	100base-fx, 100base-lx	Vlákno s viacerými režimami	Až 2 km (FX), až 10 km (LX)
1000 base (Gigabit Ethernet)	1 Gbps	Najbežnejší typ, bežne používaný v podnikových sieťach a dátových centrách.	1000 base-sx	Vlákno z viacerých režimov (MMF)	Až 550 metrov
			1000base-lx/lh	Vlákno s jedným režimom (SMF)	Do 10 km
			1000 base-zx	Vlákno s jedným režimom (SMF)	Až 70-80 km
			1 000 base-t	Meď (RJ45)	Až 100 metrov

B. Kategorizácia pomocou vlnovej dĺžky/vzdialenosti

Okrem rýchlosti prenosu sú SFP klasifikované aj vlnovou dĺžkou svetla, ktoré používajú, a maximálnou vzdialenosťou, ktorú môžu pokryť.

Kategória	Vlnová dĺžka	Opis	Typické použitie
Krátkodobý (SR)	850 nm	Navrhnuté pre kratšie vzdialenosti nad vláknom s viacerými režimami.	Intra budovanie, odkazy dátového centra
Dlhý dosah (LR)	1310 nm	Navrhnuté pre dlhšie vzdialenosti oproti vláknine s jedným režimom.	Interbilding, siete kampusu
Rozšírený dosah (ER)	1550 nm	Ponúka ešte väčšie vzdialenosti oproti vláknine s jedným režimom.	Metropolitné oblasti (MANS), podnikové pripojenia na dlhé vzdialenosti

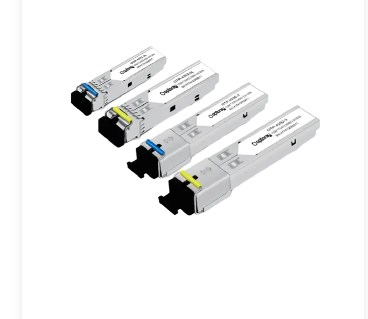

Obojsmerné (BIDI) SFP	Dva rôzne vlnové dĺžky (napr. 1310/1490 nm)	Prenáša a prijíma údaje na jednom vlákne z optického kábla vlákien.	Vlákno do domácnosti (FTTH)
CWDM SFPS (multiplexovanie hrubej vlnovej dĺžky)	Široko rozmiestnené vlnové dĺžky (napr. 1270-1610 nm)	Umožňuje viac dátových kanálov na jednom vláknovom vlákne pomocou rôznych vlnových dĺžok. Nákladovo efektívne pre stredné vzdialenosti.	Metro ethernet, Enterprise Networks
DWDM SFPS (multiplexovanie hustého vlnového dĺžky)	Úzko rozmiestnené vlnové dĺžky (napr. C-pásmo 1530-1565 nm)	Umožňuje výrazne vyšší počet kanálov a väčšiu šírku pásma nad jedným vláknom.	Siete s dĺžkou, vysokokapacitnými sieťami

C. Špecializované moduly SFP

Okrem štandardných aplikácií Ethernet sú SFP prispôsobené aj pre ďalšie sieťové protokoly.

1. Vláknitý kanál SFP : Tieto moduly sú špeciálne navrhnuté pre siete vláknitých kanálov, ktoré sa bežne používajú v siete úložných priestorov (SANS). Podporujú rôzne rýchlosti vláknitého kanála (napr. 1G, 2G, 4G, 8G) a sú rozhodujúce pre vysokorýchlostný prenos údajov medzi servermi a úložnými zariadeniami.

2. SONET/SDH SFP : Synchrónne optické siete (SONET) a synchrónna digitálna hierarchia (SDH) sú štandardizované protokoly na prenos digitálnych informácií cez optické vlákno. SFP sú k dispozícii na podporu rôznych sadzieb SONET/SDH (napr. OC-3, OC-12, OC-48), čo umožňuje ich použitie v telekomunikačných sieťach na prenos hlasu a údajov.

Iv. SFP vs. SFP vs. QSFP vs. OSFP

Keďže požiadavky na sieť naďalej eskalujú, vývoj optických transceiverov viedol k rodine modulov, z ktorých každá bola navrhnutá na podporu postupne vyšších rýchlosti dát. Zatiaľ čo moduly SFP položili základy pre kompaktné, horúce vysielače, objavili sa následné iterácie, ktoré uspokojili neukojiteľnú dopyt po šírke pásma. Pochopenie rozdielov medzi týmito formovými faktormi je rozhodujúce pre navrhovanie a modernizáciu vysokovýkonných sietí.

Typ modulu	Celé meno	Typická rýchlosť prenosu údajov	Kľúčové charakteristiky	Bežné aplikácie
SFP	Malý formulárový doplnok	1 Gbps	Kompaktný, horúca pluggable, predchodca SFP.	Gigabit Ethernet, 1G vláknitý kanál, prepínače/smerovače/servery.
SFP	Vylepšený malý forma-faktor	10 Gbps	Fyzicky podobná veľkosť ako SFP, vyššia rýchlosť, presúva hostiteľa určitú kondicionovanie signálu.	10 Gigabit Ethernet, prepínacie prepojenia servera-tor, prepojenia prepínania v dátových centrách.
QSFP	Quad Malý forma-faktor Pluggable Plus	40 Gbps	Vysiela 4 x 10 Gbps pruhy, vyššiu hustotu ako 4x SFP.	40 Gigabit Ethernet, Infiniband, vzplinky s vysokou šírkou.
QSFP28	Quad Malý forma-faktor Pluggable 28	100 Gbps	Prenáša pruhy 4 x 25 Gbps.	100 Gigabit Ethernet, prepojenia dátového centra, základné sieťové prepojenia.
QSFP56	Quad Malý forma-faktor Pluggable 56	200 Gbps	Vysiela 4 x 50 Gbps PAM4 pruhy.	200 sietí Gigabit Ethernet, Networks Data Center.
QSFP-DD	Štvornásobok drobnej hustoty	200/400/800 Gbps	Zdvojnásobuje elektrické jazdné pruhy na 8, podobný formálny faktor ako QSFP.	Dátové centrá s ultra vysokou hustotou, cloudové siete.
OSFP	Osemtálna malá forma-faktor	400/800 Gbps	Podporuje 8 elektrických jazdných pruhov, o niečo väčšie ako QSFP-DD pre lepšie tepelné riadenie.	Špičkové 400 g a budúce nasadenia 800 g, dátové centrá hyperscale.

E. Kedy používať, ktoré: aplikačné scenáre a požiadavky na sieť

Výber medzi SFP, SFP, QSFP a OSFP závisí výlučne od konkrétnych požiadaviek na sieť:

SFP (1 Gbps) : Ideálne pre tradičné gigabitové ethernetové pripojenia, staršie sieťové vybavenie a scenáre, v ktorých je dostatočná šírka pásma 1 Gbps, napríklad základné kancelárske siete alebo pripojenie okrajových zariadení.
SFP (10 Gbps) : Štandard pre 10 gigabit ethernetu. Nevyhnutné pre pripojenie serverov k spínačom špičkových (Tor), prepojeniami medzi prepínačmi v dátovom centre a podnikových chrbtových sietí, kde 10 Gbps je aktuálna požiadavka na rýchlosť.
QSFP (40/100/200/400 Gbps) :
- QSFP (40 Gbps) : Používa sa na agregáciu 10G odkazov, prepínač na prepínač a vzostupy vysokej šírky v dátových centrách.
- QSFP28 (100 Gbps) : Workhorse pre 100G dátové centrum prepojenia, základné sieťové prepojenia a pripojenie servera s vysokou hustotou.
- QSFP56/QSFP-DD (200/400/800 GBPS) : Kľúčové pre dátové centrá, poskytovateľov cloudu a extrémne vysokorovná šírka šírky v pásme, kde je maximálna hustota a šírka pásma prvoradá.
OSFP (400/800 Gbps) : Používa sa tiež na špičkové nasadenia 400 g a budúce nasadenia 800 g, najmä ak sú tepelné riadenie a budúce odolné voči budúcnosti kľúčovými úvahami, často vo rozsiahlych dátových centrách a sieťach poskytovateľov služieb.

Stručne povedané, keď sa rýchlosti siete naďalej zrýchľujú, každý formálny faktor vysielača hrá dôležitú úlohu v rôznych vrstvách sieťovej infraštruktúry, čím sa zabezpečuje efektívne a nákladovo efektívne splnenie požiadaviek šírky pásma.

V. Aplikácie modulov SFP

Rozsiahle prijatie a nepretržitý vývoj modulov SFP pramenia z ich kritickej úlohy v rôznych siete sieťových prostredí. Vďaka ich všestrannosti v kombinácii s ich schopnosťou podporovať rôzne rýchlosti a vzdialenosti z nich robí nevyhnutné komponenty takmer v každom aspekte modernej digitálnej infraštruktúry.

A. Dátové centrá

Dátové centrá sú pravdepodobne najvýznamnejšími príjemcami technológie SFP. V týchto prostrediach s vysokou hustotou, s vysokou šírkou šírky sú SFP rozhodujúce pre:

Pripojenie servera : Pripojenie jednotlivých serverov k spínačom špičkových (Tor), čo umožňuje vysokorýchlostný prenos údajov pre virtuálne stroje, aplikácie a úložisko.
Odkazy na prepínanie (ISL) : Poskytovanie pripojení vysokej šírky medzi pásma medzi rôznymi vrstvami prepínačov (napr. Prístup k agregácii, agregácia do jadra) v dátovom centre, čím sa zabezpečuje rýchly tok údajov cez sieťovú tkaninu.
Interconnect Data Center (DCI) : Na pripojenie geograficky oddelených dátových centier, často využívajúce SFP s dlhým dosahom (napríklad 1000base-LX/LH alebo ZX) alebo vyšších modulov QSFP na prepustenie vzdialenosti cez jednorazové vlákno.
Siete úložných priestorov (sans) : SFP kanála vlákien sa špecificky používajú v SANS na pripojenie serverov k úložným poliam, čo uľahčuje vysokorýchlostný prístup na úroveň blokov pre kritické aplikácie.

B. Enterprise Networks (LAN/WAN)

Moduly SFP sú základom pre návrh a prevádzku podnikových miestnych sietí (LAN) a širokých sietí (WAN), od malých podnikov po veľké korporácie.

Chrbtica : Pripájanie budov alebo rôznych oddelení v rámci siete veľkej kampusu, často používajú SFP s jedným režimom na dlhšie vzdialenosti.
Distribučné a prístupové vrstvy : Poskytovanie vysokorýchlostných uplinkov z prepínačov prístupových vrstiev (pripojenie zariadení koncového používateľa) do prepínačov distribučných vrstiev, čím sa zabezpečí výkon siete pre veľké množstvo používateľov.
Bezdrôtový prístupový bod : Vo väčšom nasadení sa môžu SFP použiť na pripojenie vysokokapacitných bezdrôtových prístupových bodov k infraštruktúre káblovej siete.
Spájajúce staršie vybavenie : 1000base-T SFP umožňuje moderné prepínače vlákniny na pripojenie k starším zariadeniam založeným na medi alebo segmentoch siete.

C. Telecommunications (FTTH, Metro Ethernet)

Telekomunikačný priemysel sa veľmi spolieha na moduly SFP na poskytovanie vysokorýchlostných služieb do domovov a podnikov.

Vlákno do domu (FTTH) : Bidi SFP sa bežne používajú v pasívnych optických sieťach (Pons) na nasadenie FTTH, čo umožňuje obojsmernú komunikáciu na jednom vláknovom vlákne, čo znižuje náklady na nasadenie vlákien.
Metro Ethernet : SFP, vrátane variantov CWDM a DWDM, sú neoddeliteľnou súčasťou sietí Metropolitan Area (MANS), čo umožňuje poskytovateľom služieb poskytovať služby s vysokou švábou ethernet v mestských a prímestských oblastiach. Umožňujú efektívne využívanie infraštruktúry vlákien multiplexovaním viacerých služieb na jedno vlákno.
Mobilný : Pripojenie bunkových základných staníc k základnej sieti, čím sa zabezpečí vysokorýchlostný prenos údajov pre mobilnú komunikáciu.

D. Networks úložiska (SAN)

Ako je uvedené stručne, SANS je kritickou oblasťou aplikácie pre špecializované moduly SFP.

Pripojenie vláknitého kanála : SFP kanála vlákien (napr. 1G, 2G, 4G, 8G, 16G vláknitý kanál) sú špeciálne navrhnuté pre protokol vláknitého kanála, ktorý je optimalizovaný pre vysokorýchlostný a nízko latenčný prenos dát medzi servermi a zdieľanými úložnými zariadeniami. Tieto moduly sú nevyhnutné na zabezpečenie výkonnosti a spoľahlivosti systémov ukladania kritických misií.

E. Priemyselný ethernet

Okrem tradičných IT prostredí sa moduly SFP stále viac vyskytujú v priemyselnom prostredí, kde je pre automatizačné a riadiace systémy rozhodujúce robustné a spoľahlivé sieť.

Priemyselné riadiace systémy : Pripojenie PLC (programovateľné logické radiče), senzory a ovládače vo výrobných závodoch, inteligentných továrňach a energetických sieťach.
Drsné prostredie : SFP priemyselnej triedy sú navrhnuté tak, aby odolali extrémnym teplotám, vibráciám a elektromagnetickým rušením, čím sa zabezpečuje stabilná prevádzka siete v náročných priemyselných podmienkach.
Konektivita : Poskytovanie spoľahlivej komunikácie na veľké vzdialenosti vo veľkých priemyselných komplexoch, kde by bola kabeláž medi nepraktické alebo náchylné na rušenie.

Od jadra internetu po továrňu sú v podstate moduly SFP nezasiahnutí hrdinovia, ktorí poskytujú potrebné optické a elektrické rozhrania, čo umožňuje plynulý a vysokorýchlostný tok údajov, ktoré sú základom nášho vzájomne prepojeného sveta.

Vi. Výber správneho modulu SFP

Výber príslušného modulu SFP je kritickým rozhodnutím, ktoré má priamy vplyv na výkon, spoľahlivosť a nákladovú efektívnosť. Vďaka širokej škále k dispozícii typy SFP si urobenie informovaného výberu vyžaduje dôkladné zváženie niekoľkých kľúčových faktorov.

A. Úvahy o kompatibilite (blokovanie dodávateľa, SFP tretích strán)

Jedným z najdôležitejších aspektov pri výbere modulu SFP je kompatibilita.

Uzamknutie dodávateľa : Mnoho výrobcov sieťových zariadení (napr. Cisco, Juniper, HP) implementuje proprietárne kódovanie v ich vysielačoch, čo znamená, že ich zariadenia môžu vydávať varovania alebo dokonca odmietnuť pracovať s SFP od iných predajcov. Táto prax, známa ako blokovanie dodávateľov, môže obmedziť vaše voľby a zvýšiť náklady.
SFP tretích strán : Výrobcovia vysokej kvality výrobcov SFP tretích strán vyrábajú moduly, ktoré sú plne v súlade s štandardmi MSA (Multi-Source Dohoda) a sú kódovaní tak, aby boli kompatibilné s hlavnými značkami sieťového vybavenia. Môžu ponúknuť významné úspory nákladov bez ohrozenia výkonu za predpokladu, že pochádzajú od renomovaných dodávateľov. Pred zakúpením vždy overte kompatibilitu SFP tretích strán pomocou vášho konkrétneho modelu sieťových zariadení.

B. Požiadavky na sieť (rýchlosť dát, vzdialenosť, typ vlákna)

Základné technické požiadavky vašej siete určujú typ potrebného SFP.

Rýchlosť prenosu : Určite požadovanú šírku pásma pre váš odkaz. Potrebujete 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28) alebo dokonca vyššie rýchlosti (QSFP-DD, OSFP)? Toto je primárny filter pre váš výber.
Vzdialenosť : Ako ďaleko sú od seba dve pripojené zariadenia?
- Pre krátke vzdialenosti (napr. V stojane alebo v jednej miestnosti) môžu stačiť SFPS meďnaté SFP (1000base-T) alebo SFP s krátkym dosahom (1000 base-SX).
- Pre stredné vzdialenosti (napr. V rámci budovy alebo areálu) sú bežné SFP s dlhým dosahom vlákna (1000base-LX/LH).
- Pre predĺžené vzdialenosti (napr. Medzi budovami, naprieč mestom), môžu byť potrebné SFP s predĺženým dosahom (1000 base-Zx) alebo DWDM SFP.
Typu vlákien :
- Vlákno z viacerých režimov (MMF) : Používa sa na kratšie vzdialenosti, zvyčajne so SX SFP. Uistite sa, že SFP sa zhoduje s veľkosťou jadra a modálnej šírke pásma vášho kábla MMF (napr. OM1, OM2, OM3, OM4, OM5).
- Vlákno s jedným režimom (SMF) : Používa sa na dlhšie vzdialenosti, zvyčajne s LX/LH, ZX, BIDI, CWDM alebo DWDM SFP.

C. Environmentálne faktory (teplota, priemyselný stupeň)

Zvážte prevádzkové prostredie, v ktorom bude nasadený modul SFP.

Teplotný rozsah : Štandardné SFP pracujú v rámci komerčných teplotných rozsahov (0 ° C až 70 ° C). Avšak pre nasadenie v nepodmienečných priestoroch, vonkajších krytoch alebo priemyselných prostrediach, možno budete potrebovať SFP priemyselnej triedy (často hodnotené na -40 ° C až 85 ° C), aby sa zabezpečila spoľahlivá prevádzka pri extrémnych kolísaniach teploty.
Vlhkosť a vibrácie : Aj keď sú menej bežné, niektoré špecializované SFP sú navrhnuté tak, aby odolali vyššej úrovni vlhkosti alebo vibrácií, čo by mohlo byť kritické v určitých priemyselných alebo vonkajších aplikáciách.

D. Cena verzus výkon

Vyváženie nákladov a výkonu sú vždy úvahou.

Výkonné potreby : Nerobte kompromis s výkonom, ak vaša aplikácia vyžaduje vysokú šírku pásma a nízku latenciu. Nedostatočne špecifikácia SFP môže viesť k prekážkam siete a zlým zážitkom používateľa.
Rozpočtové obmedzenia : Zatiaľ čo skutočné OEM SFP môžu byť drahé, renomované možnosti tretích strán často poskytujú nákladovo efektívnu alternatívu bez obetovania kvality alebo výkonu. Vyhodnoťte celkové náklady na vlastníctvo vrátane potenciálnych budúcich vylepšení a údržby.

E. Dôležitosť DDM/DOM pre monitorovanie

Digitálne diagnostické monitorovanie (DDM) alebo digitálne optické monitorovanie (DOM) je rozhodujúcou vlastnosťou, ktorú by sa pri výbere SFP malo uprednostniť, najmä pre kritické odkazy.

Monitorovanie v reálnom čase : DDM/DOM umožňuje správcom siete monitorovať kľúčové parametre, ako je napríklad optický prenosový výkon, optický prijímací výkon, laserový prúd, teplota a napájacie napätie v reálnom čase.
Proaktívne riešenie problémov : Tieto údaje sú neoceniteľné na identifikáciu potenciálnych problémov skôr, ako spôsobia výpadky siete (napr. Znižujúci sa optický výkon označujúci špinavý konektor alebo zlyhávajúci modul).
Prediktívna údržba : Sledovaním trendov vo výkone SFP môžu administrátori naplánovať aktívne naplánovať údržbu a zabrániť neočakávaným prestojom.
Prepojiť analýzu rozpočtu : Údaje DDM pomáhajú pri overovaní rozpočtu optického spojenia a zabezpečovaní, aby sila signálu bola v rámci prijateľných limitov pre spoľahlivú komunikáciu.

Dôkladným vyhodnotením týchto faktorov si profesionáli siete môžu zvoliť najvhodnejšie moduly SFP, ktoré spĺňajú ich špecifické technické požiadavky, rozpočtové obmedzenia a prevádzkové požiadavky, zabezpečujú silnú a efektívnu sieťovú infraštruktúru.

Vii. Inštalácia a údržba

Správna inštalácia a usilovná údržba sú rozhodujúce pre maximalizáciu životnosti a zabezpečenie spoľahlivého výkonu modulov SFP v rámci vašej sieťovej infraštruktúry. Zatiaľ čo SFP sú navrhnuté na ľahké použitie, dodržiavanie osvedčených postupov môže zabrániť spoločným problémom a rozšíriť ich prevádzkovú efektívnosť.

A. Osvedčené postupy na inštaláciu

Inštalácia modulu SFP je vo všeobecnosti jednoduchá kvôli svojmu dizajnu, ale vždy by sa malo dodržiavať niekoľko kľúčových postupov:

Zvládnuť opatrne : Moduly SFP, najmä ich optické rozhrania, sú citlivé komponenty. Vždy ich manipulujte s kovovým krytom a vyhnite sa dotýkaniu optického portu alebo elektrickým kolíkom.
Čistota je prvoradá : Pred vložením SFP alebo pripojeniu kábla optického vlákna sa uistite, že optický port SFP a koncové čapy vlákien sú čisté. Dokonca aj mikroskopické prachové častice môžu výrazne degradovať optický výkon. Používajte špecializované náradie pre čistenie optických vlákien (napr. Obrúsky bez oblakov a čistiaca tekutina alebo čistiace prostriedky na jedno kliknutie).
Správna orientácia : Väčšina SFP má špecifickú orientáciu na vloženie. Uistite sa, že modul je správne zarovnaný s portom v sieťovom zariadení. Mal by sa hladko posúvať s jemným tlakom, až kým neklikne na miesto. Nikdy nútiť SFP do portu.
Zaistiť západku : Po vložení sa uistite, že mechanizmus západky SFP (ak je prítomný), aby sa zaistil v porte. V prípade SFP z optických vlákien pripojte konektory (konektory) LC vlákien, kým bezpečne kliknú do optických portov modulu.
Zodpovedajte typom vysielača a vlákien : Vždy overte, či sa modul SFP (napr. Multi-režim alebo jedno režim) zodpovedá typu použitého kábla optického vlákna. Nesprávne komponenty povedú k zlyhaniu odkazu.
Ochrana ESD : Pri manipulácii so SFPS vždy používajte protichodné opatrenia (napr. Remienok na zápästie ESD), aby ste zabránili poškodeniu elektrostatického výboja.

B. Riešenie problémov bežných problémov SFP

Napriek správnej inštalácii môžu niekedy vzniknúť problémy. Tu sú bežné problémy súvisiace s SFP a počiatočné kroky riešenia problémov:

1. Prepojiť : Toto je najbežnejší problém, ktorý naznačuje žiadne aktívne spojenie.

Skontrolujte fyzické pripojenia : Uistite sa, že obidva konce vlákna alebo medeného kábla sú bezpečne pripojené k SFP a či sú SFP úplne sedia v príslušných portoch.
Overte kompatibilitu SFP : Potvrďte, že obe SFP sú navzájom kompatibilné (napr. Rovnaká rýchlosť, vlnová dĺžka a typ vlákna) a so sieťovými zariadeniami, do ktorých sú zapojené.
Skontrolovať vlákno/kábel : Skontrolujte akékoľvek viditeľné poškodenie kábla optického kábla (Kinks, Cuts) alebo medený kábel.
Konektory : Špinavé koncové strany vlákien sú častou príčinou problémov s prepojením. Vyčistite optický port SFP a konektor vlákien.
Komponenty : Ak je to možné, skúste vymeniť SFP za známy dobrý alebo vyskúšajte SFP v inom porte na prepínači. Vyskúšajte tiež iný kábel vlákien.
Skontrolujte dáta DDM/DOM : Ak je k dispozícii, použite DDM/DOM na kontrolu optického vysielania a prijímania úrovne energie. Nízky prijímací výkon často označuje špinavý konektor, chybné vlákno alebo problém s vysielaním SFP.
Konfigurácia portu : Uistite sa, že port prepínača je povolený a správne nakonfigurovaný (napr. Rýchlosť, nastavenia duplexu).

2. Chyby CRC (Cyklické chyby redundancie) : Tieto označujú poškodené dátové pakety, často kvôli problémom s integritou signálu.

Špinavé konektory : Primárna príčina. Dôkladne vyčistite všetky optické pripojenia.
Chybné vlákno : Poškodené alebo zlo kvalitné vlákno môže spôsobiť chyby. Otestujte alebo vymeňte vlákno.
Problémy s diaľkou/útlmenom : Odkaz môže byť príliš dlhý pre typ SFP, alebo môže dôjsť k nadmernej strate signálu (útlm) vo vlákne. Skontrolujte rozpočet odkazu a hodnoty DDM.
Chybný SFP : Samotný SFP môže byť chybný. Skúste to vymeniť.

3. Zážitok : Modul SFP nie je rozpoznaný alebo ukazujúci nízky výkon.

Nedostatočná energia od hostiteľa : Uistite sa, že port sieťového zariadenia dodáva primeraný výkon.
Chybný SFP : Samotný SFP môže kresliť príliš veľa energie alebo byť chybný.
Prehrievanie : Ak sa SFP prehrieva, môže to znížiť výstup alebo vypnutie. Zaistite správny prietok vzduchu okolo sieťového zariadenia.

C. Čistenie a starostlivosť o optické rozhrania

Optické rozhrania SFP a konektorov vlákien sú mimoriadne citlivé na kontamináciu. Jedna prachová častica môže blokovať alebo rozptýliť svetlo, čo vedie k významnej strate signálu a degradácii výkonu.

Pred pripojením vždy čistite : Urobte z neho štandardnú prax na čistenie koncových farebných farebných vlákien a portov SFP zakaždým, keď ich pripojíte.
Používajte správne čistiace nástroje : Investujte do vysoko kvalitných utierky optických vlákien bez vlákien, čistiacej kvapaliny (napr. Izopropylalkohol špeciálne pre optiku vlákien) alebo vyhradené čistiace prostriedky na vlákno.
Nikdy nepoužívajte stlačený vzduch : Komprimovaný vzduch môže tlačiť kontaminanty ďalej do konektora alebo portu SFP.
Udržiavať prachové uzávery : Ak sa nepoužíva, vždy udržiavajte ochranné čiapky prachu na moduloch SFP aj na kábloch z optických vlákien, aby ste zabránili kontaminácii.

D. Úvahy o bezpečnosti (laserová bezpečnosť)

Moduly SFP využívajú lasery na optický prenos, ktoré môžu predstavovať bezpečnostné riziko, ak sa s nimi zaobchádza nesprávne.

Neviditeľné laserové žiarenie : Svetlo emitované vysielateľmi optických vlákien je často neviditeľné pre ľudské oko, čo je obzvlášť nebezpečné.
Nikdy sa nepozeraj priamo do optického portu : Nikdy sa nepozerajte priamo do optického portu SFP alebo na koniec pripojeného kábla optického vlákna. Môže to spôsobiť vážne a trvalé poškodenie očí.
Postupujte podľa bezpečnostných štítkov : Vždy dodržiavajte varovania a štítky laserovej bezpečnosti na moduloch SFP a sieťových zariadeniach.
Používajte správne vybavenie : Pri testovaní alebo riešení problémov používajte skôr optický merač energie alebo iné vhodné zariadenie určené na testovanie optických vlákien, než na priamu vizuálnu kontrolu.

Dodržiavaním týchto usmernení na inštaláciu a pochopením bežných krokov na riešenie problémov môžu správcovia siete zabezpečiť dlhovekosť a maximálny výkon svojich modulov SFP, čo prispieva k stabilnej a efektívnej sieti.

Viii. Budúce trendy v technológii SFP

Svet sietí je v neustálom stave evolúcie, ktorý je poháňaný neúprosným dopytom po vyššej šírke pásma, nižšej latencii a väčšej účinnosti. Technológia SFP, ktorá je v popredí optického pripojenia, sa neustále prispôsobuje týmto požiadavkám. Niekoľko kľúčových trendov formuje budúcnosť modulov SFP a ich pokročilejších náprotivkov.

A. Vyššie rýchlosti (napr. SFP-DD)

Najvýznamnejším trendom je nepretržitý tlak na vyššie rýchlosti dát. Keď sa siete 100 Gbps a 400 Gbps stáva bežnejšími, priemysel sa už pozerá smerom k ďalšej generácii rýchlosti.

800 Gbps a ďalej : Moduly ako QSFP-DD (štvorkolka s malými form-faktorovými dvihliteľnou hustotou) a OSFP (októberový malý forma-faktorový zapojiteľný) vedú náboj za 400 Gbps a aktívne sa vyvíjajú pre 800 Gbps a dokonca 1,6 TBP. Tieto pokroky sa dosahujú zvýšením počtu elektrických jazdných pruhov a využitím zložitejších modulačných schém (napríklad PAM4).
SFP-DD (malé forma-faktorové pluggable Dvojitá hustota) : Jedná sa o vznikajúci tvarový faktor, ktorého cieľom je priniesť vyššiu hustotu a rýchlosti (napr. 50 Gbps, 100 Gbps) k tradičnému formátov SFP zdvojnásobením počtu elektrických jazdných pruhov. To umožňuje väčšiu šírku pásma v známej stope SFP, ktorá ponúka presvedčivú cestu upgrade pre existujúcu infraštruktúru založenú na SFP.

B. Integrácia s pokročilými funkciami

Budúce moduly SFP nie sú len o rýchlosti; Začína tiež viac inteligencie a pokročilých funkcií.

Vylepšený DDM/DOM : Zatiaľ čo DDM/DOM je už bežné, očakávajte sofistikovanejšiu diagnostiku v reálnom čase, prediktívnu analýzu a dokonca aj schopnosti samoliečenia sa integrovať do vysielateľov. Umožní to ešte viac podrobnejšie monitorovanie a proaktívne riadenie siete.
Bezpečnostné funkcie : Ako sa stáva zabezpečenie siete prvoradé, vysielače môžu obsahovať zabudované bezpečnostné funkcie, ako sú šifrovacie schopnosti alebo vylepšené mechanizmy autentifikácie, na ochranu údajov vo fyzickej vrstve.
Nižšia spotreba energie : S rastúcou hustotou sieťových zariadení a rastúcimi nákladmi na energiu zostáva energetická účinnosť kritickým cieľom dizajnu. Budúce SFP sa budú naďalej zameriavať na zníženie spotreby energie na bit, čo prispieva k ekologickejším dátovým centrám a nižšie prevádzkové náklady.

C. Úloha v sieťach 5G a IoT

Proliferácia bezdrôtovej technológie 5G a masívne rozširovanie internetu vecí (IoT) vytvárajú bezprecedentné požiadavky na sieťovú infraštruktúru a moduly SFP zohrávajú dôležitú úlohu pri umožňovaní týchto transformácií.

5G backhaul : Moduly SFP a QSFP sú nevyhnutné pre pripojenia backhaul s vysokým pásmom, ktoré spájajú základné stanice 5G s základnou sieťou. Ako sa vyvíjajú siete 5G, vyššia rýchlosť SFP bude rozhodujúca pre riešenie obrovského dátového prenosu generovaného vylepšeným mobilným širokopásmovým pripojením, ultra-relatívnou komunikáciou s nízkou latenciou a masívnou komunikáciou typu stroja.
Výpočet : Vzostup výpočtu okrajov, ktorý sa približuje k spracovaniu k zdroju údajov, sa vo veľkej miere spolieha na vysokorýchlostné a spoľahlivé pripojenie. SFP sú zásadné pri spájaní hraničných dátových centier a zariadení, čo zabezpečuje nízku latenciu pre kritické aplikácie internetu vecí.
Industrial IoT (IIOT) : V priemyselných nastaveniach robustné a vysokorýchlostné moduly SFP umožňujú nasadenie snímačov a zariadení IIOT, čo uľahčuje zhromažďovanie údajov v reálnom čase a riadenie inteligentných tovární a automatizovaných systémov.

D. Pokračujúca miniaturizácia a výkonová účinnosť

Trend smerom k menším formovým faktorom a zníženej spotrebe energie bude pretrvávať.

Menšie stopy : Aj keď sú SFP už kompaktné, jazda pre vyššiu hustotu portov bude naďalej presadzovať ešte menšie vzory vysielača, čo umožní výrobcom sieťových zariadení zabaliť väčšie pripojenie do menšieho priestoru.
Energetická účinnosť : Výskum a vývoj sa zameriavajú na optimalizáciu optických a elektrických komponentov v rámci SFP na spotrebu menšej energie pri zachovaní alebo zvyšovaní výkonnosti. Je to rozhodujúce pre riadenie rozptylu tepla v prostrediach s vysokou hustotou a na zníženie uhlíkovej stopy dátových centier.

Záverom je, že technológia SFP nie je ani zďaleka statická. Je to dynamické pole, ktoré naďalej inovuje, posúva hranice rýchlosti, efektívnosti a inteligencie, aby vyhovovala neustále rastúcim požiadavkám nášho vzájomne prepojeného sveta, od hyperscale dátových centier až po najkrajšie siete 5G a IoT.

Ix. Záver

A. Rekapitulácia dôležitosti a všestrannosti SFP

V tomto článku sme preskúmali mnohostranný svet modulov SFP, od ich základnej úlohy v moderných sieťach až po ich zložitú anatómiu a rozmanité aplikácie. Začali sme tým, že sme rozpoznali SFP ako „chrbticu“ konektivity, čo umožnilo plynulú konverziu elektrických signálov na optické impulzy a naopak. Vďaka ich horúcemu, kompaktnému a univerzálnej povahe z nich urobili nevyhnutné komponenty prakticky v každom prostredí siete.

Ponorili sme sa do rôznych typov a kategorizovali sme ich podľa rýchlosti prenosu dát (100base, 1000base), vlnovej dĺžky/vzdialenosti (SR, LR, ER, BIDI, CWDM/DWDM) a špecializovanými aplikáciami (Fiber Channel, SONET/SDH). Vývoj z GBIC na SFP a potom na varianty s vyššou rýchlosťou, ako sú SFP, QSFP a OSFP, zdôrazňuje nepretržitú jazdu v odbore pre väčšiu šírku pásma a účinnosť. Videli sme, ako sú tieto moduly kritické v rámci dátových centier, podnikových sietí, telekomunikácií, sieťových sietí úložného priestoru a dokonca aj priemyselných nastavení, ktoré poskytujú potrebné rozhrania pre vysokorýchlostný tok údajov.

Ďalej sme skúmali zásadné úvahy o výbere správneho SFP, zdôrazňovania kompatibility, požiadaviek na sieť, environmentálnych faktorov a neoceniteľnej úlohy DDM/DOM na monitorovanie. Nakoniec sme pokryli osvedčené postupy na inštaláciu, riešenie problémov s bežnými problémami a dôležitosť starostlivého čistenia a laserovej bezpečnosti.

B. Záverečné myšlienky o jeho úlohe pri vývoji sieťových krajín

Modul SFP je v rôznych iteráciách viac ako len kúsok hardvéru; Je to svedectvo o modularite a prispôsobivosti vyžadovanej v neustále sa akceleračnom digitálnom svete. Jeho schopnosť poskytovať flexibilné, škálovateľné a nákladovo efektívne pripojenie umožnilo vyvíjať sieťové infraštruktúry bez konštantných a rušivých generálnych opráv. Keď sa pozrieme do budúcnosti, trendy smerom k ešte vyšším rýchlostiam (800 Gbps a neskôr s SFP-DD, QSFP-DD, OSFP), integráciou pokročilých funkcií, ako je vylepšená diagnostika a bezpečnosť, a ich kľúčová úloha pri povoľovaní siete 5G a IoT, podčiarkuje pretrvávajúcu relevantnosť a pokračujúce inovácie v rámci technológie SFP.

Títo malý, ale výkonní vysielatelia budú naďalej v centre nášho vzájomne prepojeného sveta, čo ticho uľahčujú masívne toky údajov, ktoré poháňajú všetko od cloud computingu po autonómne systémy.

C. Volajte na akciu/ďalšie čítanie

Pochopenie modulov SFP je základným krokom pre každého, kto sa podieľa na dizajne, nasadení alebo údržbe siete. Ak chcete prehĺbiť svoje vedomosti, zvážte preskúmanie:

Konkrétne dokumenty MSA : Pre podrobné technické špecifikácie.
Matice kompatibility dodávateľa : Zabezpečiť bezproblémovú integráciu s existujúcim zariadením.
Štandardy kabeláže z optických vlákien : Pochopiť nuansy rôznych typov vlákien a ich vplyv na výkon SFP.
Rozvíjajúce sa technológie vysielača : Dávajte pozor na vývoj v 800 g a ďalej, aby ste zostali pred krivkou vo vývoji siete.
