Modul SFP: Kľúčové spojenie sieťovej komunikácie

V dnešnom digitálnom veku rýchly vývoj sieťovej komunikácie urobil efektívny prenos údajov kľúčom. Za tým, Modul SFP , ako dôležitá súčasť sieťových zariadení, hrá nevyhnutnú úlohu. Vďaka svojmu jedinečnému výkonu a charakteristikám položil solídny základ pre budovanie vysokorýchlostných a stabilných sieťových pripojení.

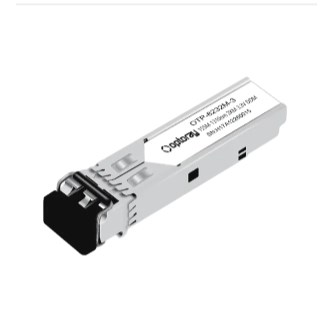

1. Čo je modul SFP?

SFP, to znamená malý forma-faktorový zapojiteľný. Podľa definície je to optický modul, ktorý dodržiava konkrétne normy, ktoré sa používajú hlavne na realizáciu vzájomnej konverzie optických signálov a elektrických signálov medzi sieťovými zariadeniami. Tento modul má malú veľkosť, zvyčajne iba veľkosť palca, ale obsahuje výkonné funkcie.

Narodenie modulu SFP možno považovať za hlavnú inováciu v oblasti sieťovej komunikácie. Predtým, ako sa objavilo, bol GBIC (prevodník rozhrania Gigabit) bežne používanou komponentom sieťového pripojenia. Modul GBIC je však veľký a má určité obmedzenia pri zlepšovaní hustoty portu zariadenia. Výskyt modulov SFP tento problém vyriešil dobre. Jeho veľkosť sa mení asi o polovicu v porovnaní s modulmi GBIC, čo umožňuje viac ako dvojnásobok konfigurácie počtu portov na rovnakom paneli zariadenia, čo výrazne vylepšuje hustotu portu zariadenia a uľahčuje rozširovanie a aktualizáciu siete. ​

2. Pracovný princíp modulov SFP
Pracovný princíp modulov SFP je založený na optickej komunikačnej technológii. Na vysielacom konci prevádza elektrický signál zo sieťového zariadenia na optický signál a prenáša ho cez optické vlákno. Konkrétne je elektrický signál najprv vstupom do hnacieho obvodu vo vnútri modulu. Po procesoch hnacích obvodov a zosilňovacom elektrickom signáli riadi laser na premenu elektrického signálu na zodpovedajúci optický signál a potom vysiela optický signál cez optické vlákno. ​

Na prijímacom konci je proces opak. Fotodetektor v module SFP je zodpovedný za prijímanie optického signálu z optického vlákna a jeho premenu na elektrický signál. Potom je elektrický signál zosilnený predzosilňovačom a potom tvarovaný a obnovený následným obvodom spracovania a nakoniec spracovaný elektrický signál je výstupom do sieťového zariadenia.

III. Klasifikácia modulov SFP

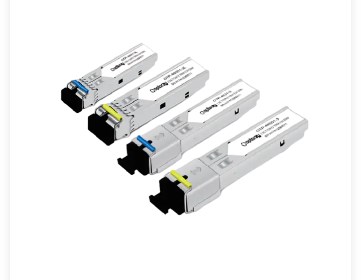

I) Klasifikácia podľa rýchlosti
100base SFP: Zvyčajne predstavuje rýchlosť prenosu 100 Mb/s a 155 Mbps a široko sa používa v scenároch ako Fast Ethernet, SDH/Sonet a ATM. S rýchlym vývojom sieťových technológií sa však väčšina zariadení inovovala na 1G alebo vyššie rýchlosti a tento typ modulu stále poskytuje iba niekoľko dodávateľov. ​
1000base SFP: Známy tiež ako modul rýchlosti 1G alebo gigabitu, je najobľúbenejším typom vysielača v oblasti dátovej komunikácie, s mnohými dodávateľmi na trhu a bohatými možnosťami. ​
2G SFP: Zahŕňa 2G vláknitý kanál a 2,5G prenosové rýchlosti, vhodné pre 2x FC SAN prepínačy a vybavenie SDH/SONET. ​
10G SFP: Ako aktualizovaná verzia modulu SFP podporuje rýchlosť prenosu údajov do 10 Gbps a bola široko používala v aplikačných scenároch s vysokými požiadavkami na šírku pásma, ako sú napríklad interné sieťové pripojenia v dátových centrách, vysokovýkonné výpočty a ďalšie polia. Jeho vzhľad a veľkosť sú rovnaké ako v prípade bežných modulov SFP, ale jeho výkon sa výrazne zlepšil. ​
25G SFP28: Môže dosiahnuť vysokorýchlostný prenos údajov 25 Gbps, uspokojiť súčasný dopyt po vyššej šírke pásma pre niektoré vznikajúce aplikácie a postupne sa objavuje v scenároch, ako je vysokorýchlostné prepojenie v dátových centrách.
​
Ii) Klasifikácia pomocou vlnovej dĺžky
850nm SFP: Patrí do modulu SFP s viacerými režimami s typickou vlnovou dĺžkou 850 nm. Pri tejto vlnovej dĺžke je vzdialenosť prenosu signálu multimode optického vlákna relatívne krátka, zvyčajne menšia ako 2 km. Vyskytuje sa však dobre v scenároch aplikácií s vysokou šírkou vysokej šírky, ako sú napríklad pripojenia na krátke vzdialenosti v dátových centrách. ​
1310nm SFP: Je to bežný typ vlnovej dĺžky pre moduly SFP s jedným režimom. Optické vlákno s jedným režimom s modulom SFP s vlnovou dĺžkou 1310 NM môže dosiahnuť prenosovú vzdialenosť viac ako 2 km a často sa používa na sieťové pripojenia stredných a krátkych vzdialeností, ako sú napríklad prepojenia chrbtových kostí siete Campus.
1550nm SFP: Also the wavelength of a single-mode SFP module, compared to the 1310nm wavelength, the 1550nm wavelength has lower transmission loss in single-mode optical fiber and a longer transmission distance, which can achieve long-distance transmission of tens or even hundreds of kilometers, and is suitable for long-distance transmission scenarios such as wide area network connections and metropolitan area network chrbtice. ​

Iii) Klasifikácia podľa prenosového média
Multimode SFP: Podporuje zapojenie multimódových optických vlákien, ako sú OM1, OM2, OM3, OM4 a OM5. Výkon multimódových optických vlákien rôznych stupňov sa líši. Čím vyššia je známka, tým lepší výkon, ako je šírka pásma a prenosová vzdialenosť. Multimódové moduly SFP sa často používajú v prostrediach siete s vysokým pásmom a nákladovo citlivé siete a nákladovo citlivé sieťové prostredia, ako sú interné LAN podniky a prepojenia krátkeho vzdialenosti v dátových centrách. ​

Jeden režim SFP: Vhodný pre zapojenie optického vlákna (SMF) s jedným režimom 9/125 μm, ktoré môže poskytnúť maximálnu vzdialenosť prenosu spojenia. Všeobecne povedané, jeho typická prenosová vzdialenosť je 10 km alebo 20 km. V niektorých špeciálnych scenároch aplikácií môže dokonca dosiahnuť 180 km. Často sa používa na prenos údajov na dlhé vzdialenosti, veľkokapacitné prenosy, ako je napríklad prepojenia dátového centra pre krížové mesto, prepojenia chrbtových kostí širokej plochy atď.
Copper Cable SFP: Tento typ modulu používa na vysielanie signálov tradičné medené káble, ako sú sieťové káble alebo DAC (kábel priameho pripojenia). V porovnaní s optickým prenosom vlákien sú moduly SFP medeného kábla lacnejšie a vhodné pre scenáre prenosu citlivých na krátke vzdialenosti, nákladovo citlivé a nízkej rýchlosti, ako sú napríklad pripojenia zariadení s krátkym vzdialenosťou v niektorých malých podnikových sieťach. ​

Iv. Výhody modulov SFP
(I) funkcie vymeniteľné za horúca
Modul SFP má funkciu vymeniteľnú za horúcu, čo znamená, že počas prevádzky sieťového zariadenia je možné modul priamo vložiť alebo odpojiť bez vypnutia energie zariadenia. Táto funkcia prináša veľké pohodlie pri údržbe a aktualizácii siete, výrazne skracuje čas prerušenia služieb spôsobený prestojmi zariadenia a zlepšuje dostupnosť a spoľahlivosť siete.

Ii) kompaktná veľkosť
Modul SFP je malý a má vysokú hustotu portu. Táto funkcia umožňuje sieťovým zariadeniam poskytovať viac sieťových rozhraní v rámci obmedzeného priestoru, čím uspokojuje rastúci dopyt po sieťových pripojeniach. Ako príklad preberá prepínačy, prepínačy využívajúce moduly SFP môžu poskytnúť viac portov v rovnakej veľkosti podvozku, čím sa nasadenie siete zvyšuje flexibilnejšie a efektívnejšie, najmä pre scenáre, ako sú dátové centrá s obmedzeným priestorom. ​

Iii) vysoká nákladová efektívnosť
Na jednej strane, v dôsledku rozsiahlej výroby modulov SFP je na trhu a tvrdej konkurencie veľa dodávateľov, vďaka čomu je jeho cena relatívne dostupná. Na druhej strane, pri inovácii siete musia používatelia nahradiť iba zodpovedajúce moduly SFP bez toho, aby nahradili celé sieťové vybavenie, čo výrazne znižuje náklady na vylepšenia siete.
​
(Iv) široká kompatibilita
Moduly SFP sledujú jednotnú dohodu o viacerých zdrojoch (MSA), ktorá umožňuje moduly SFP vyrobené rôznymi výrobcami, ktoré sa majú používať na sieťových zariadeniach s rovnakým rozhraním. Táto široká kompatibilita poskytuje používateľom väčšiu flexibilitu pri výbere sieťových zariadení a modulov. Používatelia si môžu zvoliť vysoko kvalitné moduly SFP rôznych značiek podľa svojich vlastných potrieb a rozpočtov bez toho, aby sa museli obávať problémov s kompatibilitou. Zároveň podporuje aj konkurenciu na trhu a podporuje nepretržitý rozvoj technológie modulov SFP a zníženie nákladov.

V. Aplikácia scenárov modulov SFP
I) dátové centrum
V dátových centrách vykonávajú moduly SFP dôležitú úlohu vysokorýchlostného prenosu údajov a výmeny. Veľký počet sieťových pripojení v dátových centrách, napríklad medzi servermi, medzi servermi a prepínačmi a medzi prepínačmi, sa nedá oddeliť od modulov SFP. Napríklad 10G modulov SFP sa často používa na vysokorýchlostné spojenia spojenia medzi jadrovými prepínačmi a spínačmi agregácie v dátových centrách, aby vyhovovali potrebám rýchlej výmeny a prenosu masívnych údajov v dátových centrách; Zatiaľ čo v niektorých scenároch dátového centra sa používajú moduly 25G SFP28 s vyššími požiadavkami na šírku pásma, ako napríklad spojenie medzi vysokovýkonnými výpočtovými klastrami a úložnými zariadeniami, aby sa zabezpečilo, že údaje sa môžu vysielať vysokorýchlostným a stabilným spôsobom a zabezpečiť účinnú prevádzku dátových centier. ​

Ii) podniková sieť
V spoločnosti Enterprise Networks hrajú kľúčovú úlohu aj moduly SFP. Od kancelárskej siete v rámci podniku po sieť kampusu sa moduly SFP používajú na dosiahnutie pripojení medzi rôznymi zariadeniami. Napríklad v sieti Enterprise Campus sa môže modul 1G SFP použiť na pripojenie podlahových spínačov a spínačov jadra v kancelárskej budove na vybudovanie stabilného a spoľahlivého prepojenia chrbtice siete Campus; Zatiaľ čo vo vnútri kancelárie je možné na pripojenie stolových počítačov a prístupových prepínačov, aby vyhovoval denným potrebám v oblasti sieťovej šírky, modul SFP viacerých režimov SFP.

Iii) telekomunikačná sieť

V oblasti telekomunikačných sietí sú moduly SFP dôležitými komponentmi na dosiahnutie vysokokapacitného prenosu údajov na veľké vzdialenosti. Siete chrbtových sietí a siete metropolitnej oblasti telekomunikačných operátorov vyžadujú prenos a výmenu údajov na veľké vzdialenosti. Moduly SFP s jedným režimom sa stali prvou voľbou v telekomunikačných sieťach kvôli ich výhodám prenosu na dlhé vzdialenosti. Moduly SFP s jedným režimom s vlnovou dĺžkou 1550 NM sa často používajú na sieťové pripojenia medzi rôznymi mestami v telekomunikačnej chrbticovej sieti na dosiahnutie medziregionálneho prenosu údajov; A v sieti Metropolitan Area sa moduly SFP široko používajú aj v súvislosti medzi rôznymi zariadeniami miestneho konca, aby sa zabezpečilo, že telekomunikačná sieť môže stabilne a efektívne poskytovať používateľom rôzne komunikačné služby, ako sú hlas, údaje a video. ​

Ako kľúčový komponent v oblasti sieťových komunikácií zohrávajú moduly SFP nenahraditeľnú úlohu pri budovaní moderných vysokorýchlostných a stabilných sietí s ich jedinečnými výhodami a širokou škálou aplikačných scenárov. Keďže technológia pokračuje v rozvíjaní, moduly SFP budú naďalej inovovať a rozvíjať, čím budú väčšie prispievať k ďalšiemu zlepšovaniu sieťovej komunikačnej technológie.
