SFP: Od základných princípov k aplikačným scenárom

čo je SFP ?

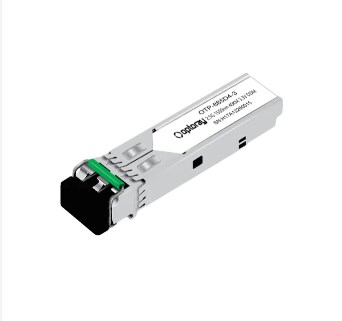

SFP , alebo Small Form-factor Pluggable, je kompaktný, za chodu pripojiteľný optický transceiver modul široko používaný v moderných sieťových zariadeniach. Primárnym účelom modulov SFP je poskytovať flexibilné sieťové rozhrania, ktoré umožňujú sieťovým zariadeniam rýchlo prepínať typy vlákien alebo prenosové rýchlosti bez výmeny celého zariadenia. S rastom dátových centier, podnikových sietí a telekomunikačných komunikácií sa SFP stalo kľúčovým komponentom spájajúcim prepínače, smerovače, servery a optické siete. V tradičných sieťových zariadeniach si rôzne typy vlákien alebo prenosové rýchlosti zvyčajne vyžadujú pevné rozhrania, takže upgrady alebo rozšírenia sú nepohodlné. Zásuvný dizajn SFP moduly umožňujú jednoduchú výmenu a upgrade pri podpore viacerých typov vlákien, prenosových rýchlostí a vzdialeností. Táto flexibilita robí SFP nepostrádateľné pri modernej výstavbe sietí.

Princípy modulu SFP

Vnútorná štruktúra SFP modulov

Modul SFP pozostáva hlavne z opticko-elektrického prevodníka, vysielača, prijímača a riadiaceho čipu. Opticko-elektrický prevodník prevádza elektrické signály na optické signály a naopak, čo je základná funkcia SFP modulov. Vysielač posiela dáta cez vlákno vo forme svetelných signálov, zatiaľ čo prijímač premieňa prichádzajúce svetelné signály späť na elektrické signály pre sieťové zariadenia. Riadiaci čip riadi komunikáciu medzi modulom a zariadením, monitoruje výkon a upravuje prevádzkové parametre. Môže napríklad monitorovať teplotu, napätie a kvalitu signálu v reálnom čase, čím zaisťuje optimálnu prevádzku modulu. Moderné SFP moduly tiež podporujú Digital Diagnostic Monitoring (DDM), čo umožňuje správcom na diaľku monitorovať prenosový výkon a stav modulu.

Ako SFP vykonáva opticko-elektrickú konverziu

Hlavná funkcia SFP je opticko-elektrická konverzia. Na vysielacom konci laserová dióda premieňa elektrické signály na optické signály, ktoré putujú cez vlákno do prijímacieho konca. Prijímač prevádza tieto optické signály späť na elektrické signály na spracovanie. Počas tohto procesu modul zaisťuje integritu a stabilitu signálu, aby sa zabránilo strate dát alebo oneskoreniu prenosu. Rôzne moduly SFP implementujú opticko-elektrickú konverziu odlišne. Moduly SFP s krátkym dosahom zvyčajne používajú lasery vyžarujúce povrch s vertikálnou dutinou (VCSEL), ktoré sú nákladovo efektívne a energeticky efektívne. Moduly SFP s dlhým dosahom často používajú lasery s distribuovanou spätnou väzbou (DFB), ktoré podporujú väčšie vzdialenosti s nižším útlmom signálu.

Princíp fungovania modulov SFP

Činnosť modulu SFP možno zhrnúť do nasledujúcich krokov: 1. Sieťové zariadenie vysiela elektrický signál do vysielača SFP. 2. Laser vysielača prevádza elektrický signál na optický signál a posiela ho cez vlákno. 3. Optický signál prechádza cez vlákno do prijímača. 4. Prijímač prevádza optický signál späť na elektrický signál pre sieťové zariadenie. 5. Riadiaci čip monitoruje stav modulu a poskytuje údaje o výkone prostredníctvom digitálnej diagnostiky. Vysokokvalitné SFP moduly dosahujú nízku latenciu, nízku chybovosť a spoľahlivý prenos aj v zložitých sieťových prostrediach a rôznych teplotách.

Typy rozhrania SFP Fibre

Bežné typy rozhraní SFP

Výber správneho rozhrania vlákna je rozhodujúci. Bežné rozhrania SFP zahŕňajú konektory LC a SC: - LC konektor : Malý tvarový faktor, vhodný pre siete s vysokou hustotou, bežne používané v dátových centrách a podnikových LAN. - SC konektor : Väčšie, ale stabilnejšie, vhodné pre priemyselné siete a prenos na veľké vzdialenosti. Iné rozhrania, ako napríklad MT-RJ a MU, sa používajú v špecializovaných priemyselných scenároch alebo scenároch s vysokou hustotou. Kompatibilita konektora a odolnosť vloženia sú dôležité faktory pri výbere modulu SFP.

Vplyv voľby rozhrania na sieťový prenos

Typy optických rozhraní ovplyvňujú fyzickú kompatibilitu aj výkon siete. LC konektory sú kompaktné a ideálne pre vodiče s vysokou hustotou, ale sú citlivé na úzke ohyby, ktoré môžu zvýšiť útlm signálu. SC konektory ponúkajú stabilné pripojenie, ale zaberajú viac miesta. Výber rozhrania vyžaduje zváženie rozsahu siete, hustoty zapojenia a budúcich potrieb rozšírenia. Rôzne typy konektorov majú tiež rôzne požiadavky na inštaláciu a údržbu, čo ovplyvňuje prevádzkovú efektivitu.

Kompatibilita a štandardy

Moduly SFP sa riadia medzinárodnými štandardmi, aby sa zabezpečila interoperabilita medzi dodávateľmi. Spoločné štandardy zahŕňajú sériu IEEE 802.3, ktorá pokrýva rýchlosti Ethernetu, typy vlákien a špecifikácie konektorov. Použitie modulov SFP, ktoré sú v súlade so štandardom, zaisťuje stabilnú komunikáciu medzi zariadeniami a zabraňuje výpadkom siete spôsobeným nekompatibilnými konektormi.

Analýza prenosovej vzdialenosti SFP

Prenosové vzdialenosti podporované rôznymi modulmi SFP

Moduly SFP podporujú rôzne prenosové vzdialenosti v závislosti od typu vlákna a lasera. SFP s krátkym dosahom zvyčajne pokrývajú niekoľko stoviek metrov až niekoľko kilometrov, vhodné pre interné pripojenia v podnikových sieťach a dátových centrách. SFP s dlhým dosahom môžu pokrývať desiatky až stovky kilometrov, čo je ideálne pre telekomunikačné a medzimestské siete.

Faktory ovplyvňujúce prenosovú vzdialenosť

Prenosová vzdialenosť je ovplyvnená typom vlákna, optickým útlmom, teplotou prostredia, kvalitou konektora a výkonom modulu. Jednovidové vlákno podporuje prenos na dlhé vzdialenosti, ale vyžaduje presný výkon modulu. Multimódové vlákno je nákladovo efektívne na krátke vzdialenosti, ale má vyšší útlm. Faktory prostredia, ako je teplota, môžu ovplyvniť výkon lasera a silu signálu.

Výber vhodnej prenosovej vzdialenosti

Výber modulu SFP závisí od topológie siete, prostredia zapojenia a požiadaviek na prenos. SFP s krátkym dosahom a viacerými režimami sú ekonomické pre interné pripojenia dátových centier. Pre medzimestské spojenia sú potrebné jednorežimové SFP s dlhým dosahom a na zabezpečenie stabilného prenosu je potrebné zvážiť kvalitu vlákien a kompatibilitu konektorov.

Aplikačné scenáre SFP

Siete dátových centier

V moderných dátových centrách SFP moduly sú nevyhnutné pre vysokorýchlostné, stabilné a flexibilné sieťové pripojenia. Dátové centrá majú často stovky alebo tisíce serverov vyžadujúcich prenos veľkého objemu dát. Moduly SFP umožňujú správcom flexibilne konfigurovať typ a rýchlosť vlákna podľa potrieb zariadenia, čím umožňujú škálovateľné siete s vysokou hustotou. Moduly SFP pripojiteľné za chodu tiež umožňujú efektívnu údržbu a upgrady. Keď server vyžaduje upgrade z optických vlákien alebo rýchlosti, modul SFP možno vymeniť bez prestojov, čím sa zvýši prevádzková efektivita.

Podnikové siete LAN

Podnikové siete zahŕňajú viacero prepínačov, smerovačov a koncových zariadení vyžadujúcich stabilnú LAN komunikáciu. Moduly SFP umožňujú flexibilné rozšírenie vlákien a vysokovýkonné pripojenia. Napríklad prepojenia medzi budovami, viacposchodové kancelárske rozvody, videokonferencie alebo prenosy veľkých súborov možno optimalizovať pomocou rôznych modulov SFP. Výber správneho modulu SFP tiež znižuje náklady na kabeláž. SFP s krátkym dosahom a viacerými režimami vyhovujú pripojeniam v rámci poschodia, zatiaľ čo jednorežimové SFP s dlhým dosahom vyhovujú prepojeniam medzi budovami alebo kampusmi.

Telekomunikační operátori a komunikácia na diaľku

Telekomunikačné siete a metropolitné siete sa vo veľkej miere spoliehajú na moduly SFP. Vláknové siete pokrývajúce mestá alebo regióny vyžadujú moduly s vysokou presnosťou, stabilitou a nízkou optickou stratou. Jednorežimové SFP s dlhým dosahom v kombinácii s kvalitným vláknom umožňujú stabilný prenos na desiatky či stovky kilometrov. Štandardizované rozhrania a dizajn pripojiteľný za chodu umožňujú rozšírenie siete alebo upgrady bez výmeny existujúceho zariadenia, čím efektívne uspokoja rastúce požiadavky na šírku pásma.

Priemyselná automatizácia a aplikácie inteligentných zariadení

Vďaka Industry 4.0 a inteligentnej výrobe si priemyselné zariadenia vyžadujú vysoko spoľahlivé siete v reálnom čase. Moduly SFP spájajú PLC, robotické riadiace systémy, monitorovacie siete a senzory. Priemyselné moduly SFP odolávajú vysokým teplotám, prachu a elektromagnetickému rušeniu. Niektoré podporujú rozšírené teplotné rozsahy a odolnosť voči vibráciám, čím zaisťujú spoľahlivý prenos v drsnom prostredí.

Optimalizácia výkonu SFP a úvahy

Zlepšenie účinnosti prenosu

Na maximalizáciu SFP výkon: - **Vyberte si vhodný typ vlákna** na základe požiadaviek na vzdialenosť a rýchlosť. - **Optimalizujte rozloženie kabeláže**, aby ste sa vyhli úzkym ohybom a zachovali integritu signálu. - **Sledovanie stavu modulu** pomocou digitálnej diagnostiky na zistenie anomálií. - **Zabezpečte kompatibilitu rozhrania** so sieťovým zariadením, aby ste predišli poklesu výkonu.

Bežné problémy a riešenie problémov

Bežné problémy SFP zahŕňajú: - **Strata signálu alebo pokles paketov**: Spôsobené ohnutými vláknami, špinavými konektormi alebo starými modulmi. Vyčistite alebo vymeňte podľa potreby. - **Zariadenie nedokáže rozpoznať modul**: Skontrolujte kompatibilitu typu rozhrania a rýchlosti. - **Teplotné anomálie alebo prehrievanie**: Zlepšite chladenie alebo použite moduly priemyselnej kvality. Systematické odstraňovanie porúch a pravidelná údržba znižujú poruchovosť a zabezpečujú dlhodobú stabilnú prevádzku.

Najlepšie postupy na používanie SFP

Používajte moduly vyhovujúce štandardom: IEEE alebo medzinárodne certifikované SFP zaisťujú kompatibilitu a stabilitu. - **Plánujte aktualizácie siete**: Vyhraďte si sloty a rozhrania, aby ste znížili budúce náklady na rozšírenie. - **Pravidelne čistite a kontrolujte konektory vlákien**: Zabráňte tomu, aby prach alebo kontaminácia ovplyvňovala kvalitu signálu. - **Spravujte inventár modulov**: Okamžite vymeňte zastarané moduly, aby ste zachovali kontinuitu siete.

Záver

SFP moduly sú v moderných sieťach nenahraditeľné vďaka ich flexibilite, kompatibilite a schopnostiam optimalizácie výkonu. Sú široko používané v dátových centrách, podnikových LAN, telekomunikačných sieťach a priemyselnej automatizácii. Pochopenie princípov SFP, typov optických rozhraní, prenosových vzdialeností a aplikačných scenárov umožňuje sieťovým inžinierom efektívne vyberať a optimalizovať riešenia. S vývojom sieťových technológií a rastúcimi požiadavkami na dáta budú moduly SFP naďalej zohrávať kľúčovú úlohu pri poskytovaní vysokorýchlostných, spoľahlivých a škálovateľných pripojení. Zvládnutie ich používania, optimalizácie výkonu a údržby zaisťuje podnikom a operátorom efektívny a stabilný sieťový prenos.
